Нередки случаи, когда датчик кислорода на ВАЗ 2110 начинает давать сбои. Как правило, это случается уже после солидного пробега. Сразу отметим, что неисправности лямбда зонда, как часто называют этот датчик, ремонту не подлежат, ему поможет только замена.

Датчики кислорода старого и нового образца


Датчики кислорода старого и нового образца

Назначение

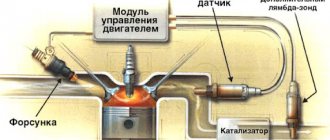

Лямда-зонд (датчик кислорода) необходим для нормального функционирования систем зажигания и подготовки горючей смеси. Замеряя содержание кислорода в выхлопных газах, проходящих через выпускной тракт, он передаёт полученные данные на ЭБУ. Предустановленное программное обеспечение обрабатывает полученную информацию и оптимизирует состав горючей смеси, а также угол опережения зажигания, что позволяет:

  • Развивать двигателю максимальную мощность на всех режимах работы.
  • Снизить расход топлива.
  • Уменьшить содержание вредных веществ в выхлопных газах.

Это становится возможным в случае, когда в цилиндры поступает стехиометрическая горючая смесь, содержащая в определённых пропорциях топливо и необходимый для его сгорания кислород. Замеряемое в килограммах, оптимальное соотношение воздуха и бензина составляет 14,7:1, и при расчётах обозначается позаимствованной из греческого алфавита буквой λ (лямбда). Отсюда и название – лямбда-зонд.

Ресурс лямбда-зонда и причины его выхода из строя

В среднем ВАЗовский лямбда-зонд может добросовестно трудиться 5-7 лет или 120-150 тыс. км пробега. Но это при условии нормальной эксплуатации автомобиля, исключающей постоянные перегрузки, некачественное топливо и езду по бездорожью.

Основные неисправности датчика кислорода «десятки» – это критический перегрев, возникающий при использовании плохого горючего, попадание внутрь устройства различных технологических жидкостей, отложение нагара на рабочих элементах, а также естественный износ, от которого не застраховано ни одно устройство.

Устройство

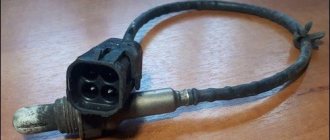

Конструктивно датчик кислорода ВАЗ-2110 выполнен так же, как и аналогичные устройства, устанавливаемые на другие автомобили. Он состоит из:

  • Корпуса с защитным наконечником, в котором проделаны прорези.
  • Двух электродов, один из которых (внутренний) изготовлен из циркония, а другой (внешний) – из платины.
  • Провода с разъемом, с помощью которого лямбда-зонд подключается к бортовой электропроводке автомобиля.

Принцип действия датчика основан на разнице потенциалов между электродами, нагретыми до 300 – 400 °C. Чем выше разница, тем меньше кислорода содержится в отработавших газах.

Восстановление работоспособности лямбда-зонда с помощью чистки

В некоторых случаях кислородный датчик перестает работать только из-за того, что отверстия защитного экрана и сам керамический наконечник покрылись сажевым налетом. Для восстановления работоспособности детали необходимо произвести очистку ЛЗ от сажи, но выполняя такую работу, нужно соблюдать определенные правила. Важно не использовать для чистки:

  • металлические щетки;
  • наждачную бумагу;
  • напильники;
  • другие предметы, которые могут повредить керамический элемент.

Самый лучший метод избавиться от загрязнений – замочить керамику лямбда-зонда в растворе ортофосфорной кислоты, но для этого предварительно следует аккуратно отпилить защитный колпачок. Если кислоту не удалось найти, можно воспользоваться преобразователем ржавчины, который продается в магазинах, торгующих автохимией. Разумеется, чтобы очистить деталь от сажевых отложений, датчик необходимо снимать.

Для отмачивания керамического наконечника его необходимо разместить в жидкости на 15-20 минут, сажа должна сама исчезнуть с поверхности. Если все же отложения до конца не удалились, их можно счистить мягкой зубной щеткой. После проведенной процедуры нужно с помощью кэмпи-сварки закрепить защитный экран. Когда восстановить работоспособность «лямбды» не удается, остается один выход – покупать новый кислородный датчик.

Статьи по теме:

  • Фрикционные диски в автоматической коробке передач: замена, стоимость Как и любые детали в автомобиле, со временем фрикционные диски изнашиваются, они могут выходить из строя и по другим причинам. В этой статье будет рассмотрены признаки неисправности […]
  • Какими были самые первые автомобили в мире В наше время существование без автомобиля представить очень трудно, насколько он прочно вошел в человеческую жизнь. Если еще полвека назад личный авто считался чуть ли не предметом […]
  • Расход топлива Шевроле Нива с разными двигателями Автомобиль Chevrolet Niva в Тольятти производится с 2002 года, модель очень популярна в России. Компактный внедорожник обладает отличной проходимостью и является на 90% отечественной […]

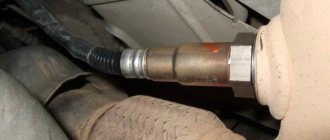

Расположение

За время производства в конструкцию ВАЗ-2110 неоднократно вносились изменения. Поэтому, в зависимости от конкретной модификации автомобиля, лямбда-зонд, может располагаться в разных местах:

  • В верхней части приёмной трубы, вблизи резонатора (на моделях ранних годов выпуска).
  • На выпускном коллекторе, перед каталитическим нейтрализатором (на новых моторах 1.6 литра).

Последние модели машин, оснащавшиеся шестнадцатиклапанными двигателями, комплектовались двумя датчиками кислорода, один из которых размещён перед каталитическим нейтрализатором, а другой – за ним.

Причины поломки


Старого и нового образца
Прежде чем приступить к проверке, необходимо определить причины, по которых датчик перестал корректно работать.

  1. Внутрь устройства попала охлаждающая жидкость.
  2. Были использованы неподходящие чистящие средства для чистки корпуса устройства.
  3. В бензине, которым вы заправляете свой автомобиль, имеется большое количество свинца. Популярная поломка, характерная для автомобилей тех владельцев, кто предпочитает дешевые заправки.
  4. Банальный перегрев термостойкого датчика, который возникает опять же по причине некачественного горючего.

Статья в тему: Подшипник задней ступицы ВАЗ 2110: когда нужно менять и полный процесс замены

Признаки неисправности

Главный виновник причина поломки лямбда-зонда – топливо низкого качества, из-за которого на электродах образуется нагар, становящийся причиной перегрева контактов. Реже случается обрыв проводов. Чаще всего водитель узнаёт о поломке, когда загорается лампа CHECK ENGINE, а компьютерная диагностика выдаёт код неисправности P0131. Но бывает и так, что ЭБУ, по какой-либо причине, не видит проблемы. В этом случае водитель может заподозрить неладное, ориентируясь на характерные признаки:

  • Увеличение расхода топлива.
  • Ухудшение тяговых характеристик ДВС.
  • Нестабильную работу мотора (вибрации, провалы, плавающие обороты).

При возникновении подозрений необходимо, для начала, произвести визуальный осмотр. Если механические повреждения отсутствуют, следует произвести контрольные замеры.

Проверка приборами

Для подобных работ можно использовать тестер, осциллограф или цифровой вольтметр. Учитывая особенности этих устройств, оптимальным решением станет именно вольтметр.


Проверка

Последовательность проверки будет следующей:

  1. Запустите двигатель, дайте автомобилю прогреться.
  2. Далее находим интересующий нас элемент. При наличии отложений сажи или прочих внешних признаках неисправности, проводить дальнейшую проверку приборами не имеет смысла. И так видно, что он вышел из строя и нуждается в замене.
  3. Также проверьте состояние проводки, наличие или отсутствие механических повреждений на устройстве.
  4. Если с виду все нормально, отключите разъем и подключите вольтметр.
  5. Теперь можно заводить мотор.
  6. Нажмите на педаль газа на нейтральной передаче, чтобы добраться до отметки в 2500 оборотов. После этого педаль отпустите.
  7. Извлеките вакуумную трубку из регулятора давления горючего.
  8. Проверяем на предмет функциональности датчик кислорода. Для этого посмотрите, что показывает вольтметр. Если показания составляют 0,8 Вольт и меньше, зонд не работает.
  9. Не лишним будет проверить прибор на бедноту смеси. Для этого нужно включить подсос воздуха, используя вакуумную трубку.
  10. Если вольтметр показывает 0,2 Вт или меньше, датчик кислорода работает нормально. Отклонение от этих показателей свидетельствует о поломке устройства. Следовательно, его нужно заменить.

Статья в тему: Мощность двигателя на ВАЗ 2114 и другие технические характеристики

Проверка

Для обнаружения неисправностей лучше всего посетить сервисный центр и обратится за помощью к механикам-диагностам, в распоряжении которых имеется специальное оборудование. Если такой возможности нет, можно вооружиться мультиметром и произвести ряд контрольных проверок. Для этого придётся:

  • Прикрепить к наконечникам мультиметра тонкие иголки. Они необходимы для того, чтобы производить замеры, не отсоединяя датчик от электропроводки.
  • Прогреть двигатель до рабочей температуры. Лишь в этом случае лямбда-зонд начнёт функционировать, и полученные результаты окажутся корректными.
  • При включённом зажигании замерить напряжение между сигнальным (чёрным) проводом и массой (серый провод). На разъёме это клеммы 1 и 2. Нормально, если получите показания 0,45 – 0,50 вольт.
  • Измерить сопротивление между белыми проводами (клеммы 3 и 4). Оно должно быть в пределах от 2 до 10 Ом.
  • Завести двигатель и ещё раз замерить напряжение между сигнальным проводом и массой. Оно должно циклически, раз в 1,5 – 2 секунды, изменяться в пределах 0,1 – 0,9 вольт.

Если хотя бы один из показателей выходит за указанные пределы, лямбда-зонд неисправен, и его следует заменить. Замеры, проводимые с отключённым от электропроводки разъёмом, могут оказаться некорректными.

Возможен ли ремонт

В некоторых случаях вышедший из строя датчик можно попытаться восстановить. Но этот вариант применим лишь для тех случаев, когда причиной его поломки являются отложения нагара на рабочих элементах устройства. Продукты сгорания нарушают нормальную работу лямбда-зонда, искажая выходной сигнал. Для того чтобы самостоятельно избавиться от нагара на рабочих поверхностях датчика, нам потребуются:

  • ножовка по металлу;
  • тиски;
  • газовая горелка (можно использовать горелку бытовой газовой плиты);
  • чистая стеклянная емкость;
  • ортофосфорная кислота;
  • паяльник, флюс и припой.

Первым делом рассоединяем разъем датчика и выкручиваем его из посадочного места. Теперь его нужно распилить, ведь зонд не разбирается. Аккуратно зажимаем его в тиски и отпиливаем оба защитных колпачка, чтобы добраться до керамического стержня. Когда это будет сделано, нагреваем датчик над горелкой. Это необходимо для выжигания нагара. Ни в коем случае нельзя пытаться удалять продукты сгорания механическим путем. Так вы только навредите устройству.

После нагревательных процедур можно продолжить восстановление рабочих элементов датчика, поместив его в ортофосфорную кислоту. Она отлично растворяет нагар. Но не переусердствуйте. Держать зонд в кислоте не рекомендуется более 30 минут.

По окончании работ датчик необходимо собрать. Для этого потребуется припаять отпиленные колпачки к корпусу, используя паяльник, флюс и припой.

Стоимость

Даже на ВАЗ-2110 одного года выпуска встречаются датчики кислорода не только с различными каталожными номерами, но и разных производителей. Чаще всего это Lada 2112-3850010-20. Цены на эту деталь в магазинах колеблются в пределах 2200 – 3200 рублей. Но можно подобрать и замену от авторитетного бренда. Среди возможных вариантов:

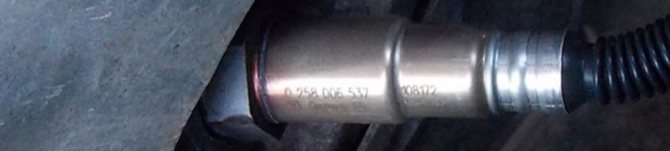

  • Bosch 0 258 006 537 (2300 – 2700 р).
  • NGK 1628 (2500 – 2800 р).
  • Era 570023 (1700 – 2000 р).

Все эти комплектующие будут нормально выполнять своё назначение.

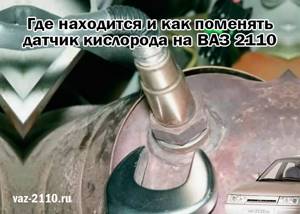

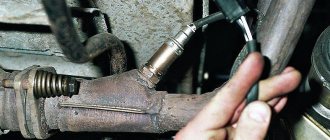

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

  1. Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
  2. Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).
  3. Разрезаем хомуты, разъединяем разъемы.
  4. Оставляем систему остывать.
  5. Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
  6. Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
  7. Соединяем провода с разъёмам.
  8. Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
  9. Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

https://youtube.com/watch?v=68L_IkIfRu4

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его Несильно обстучите молотком и пробуйте открутить заново Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

  • На корпус датчика попала охлаждающая, либо тормозная жидкость
  • В используемом топливе большое содержание свинца
  • Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
  • Датчик просто выработал свой ресурс
  • Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

  • Автомобиль стал потреблять больше топлива, чем обычно
  • Автомобиль стал двигаться рывками
  • Двигатель стал работать нестабильно
  • Нарушилась нормальная работа катализатора
  • При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Значит так, много кто знает что на мотор C20NE подходит Лямбда зонд от десятки(ВАЗ2110), по параметрам он полностью идентичен, единственное отличие — в нашем родном Лямбда Зонде три провода(2 белых и чёрный) а на десяточном четыре провода(2 белых, чёрный и серый). два белых нужно соеденить с двумя белыми(это подогрев лямбды), чёрный с чёрным(это сигнальный провод) а для серого пускаем дополнительный провод и прикручиваем его к массе.

есть два вида Лямбд с десятки, слева с прорезями(с мотора 1.5) справа с дырочками(мотор 1.6)

с дырочками быстро сдохла…год отходила и всё, до этого с прорезями стояла, продержалась 3 года(75000 км)

так что рекомендую брать с прорезями, она более похожа на нашу родную

Проверить работоспособность лямбды проще простого, для это нужен мультитестер.

на заведённом автомобиле всовуем плюсовой провод тестера в разъём лямбды в чёрный провод, минун тестера — на массу

Мультитестер выставляем в режим 2000 миливольт

На самом деле датчик кислорода на ВАЗ 2110 играет одну из важнейших ролей в функционировании двигателя и выхлопной системы.

При этом далеко не все автовладельцы знают, что это за устройство, какие задачи оно выполняет, как проводится проверка на предмет работоспособности датчика кислорода. Сегодня мы поговорим про это и не только.

Замена

Для снятия/установки лямбда-зонда необходимо сначала прогреть двигатель до рабочей температуры, а потом заглушить. На холодную отвернуть деталь очень сложно. После достижении нужной температуры следует аккуратно, чтобы не обжечься:

  • Отсоединить разъём.
  • Вооружившись рожковым или накидным ключом сначала сдвинуть датчик с места, а затем вывернуть и осторожно извлечь из гнезда.
  • Убедиться, что гнездо не повреждено. Иногда в нём образуются бугры окалины, способные повредить новую деталь при монтаже. Если они есть, их придётся удалить с помощью напильника.
  • Установить на место новый датчик и как следует затянуть.
  • Подсоединить разъём к электропроводке.

Если всё сделаете правильно, никаких проблем возникнуть не должно.

Как отремонтировать лямбда-зонд

Ремонт лямбда зонда своими руками выполнить довольно просто, для этого необходимо определить, в каком именно узле произошел сбой.

Если проблема связана с контактами цепи, то в первую очередь необходимо найти место разрыва и проверить, не окислились ли контакты. Сигнал может, элементарно, не идти от блока управления. Поэтому проверьте питание лямбды. Если контакты элемента окислились их необходимо обработать WD40.

Если на корпусе зонда образовалось много нагара, то может потребоваться чистка всех частей системы. И тут возникает закономерный вопрос, чем промыть лямбда зонд. Дело в том, что обрабатывать платиновые электроды и керамический стержень наждачной бумагой категорически запрещено. Поэтому необходимо использовать специализированные средства, предназначенные для растворения ржавчины.

Для очистки датчика необходимо выполнить следующие шаги:

  • Демонтируйте лямбда зонд, предварительно нагрев его корпус до 50 градусов.
  • Снимите защитный колпачок.
  • Замочите датчик в ортофосфорной кислоте на 30 минут (она справится даже с самыми сложными отложениями).
  • Ополосните лямбду в воде, высушите и установите элемент обратно. Не забудьте смазать резьбу датчика специальным средством для создания полной герметичности (но только не используйте силиконовый герметик).

Так как стоимость датчиков колеблется от 1000 – 3000 рублей за один элемент, то вполне разумно попробовать осуществить ремонт лямбда зонда своими руками (видео смотрите ниже), а уже потом приступать к установке нового элемента.
