Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?
Строение и механизм сцепления
Сегодня на большинстве ТС установлен однодисковый фрикционный тип сцепления, который имеет две основных составляющих: привод и механизм. Первый располагается на статичных частях кузова или рамы. Чтобы кратковременно отсоединить коленчатый вал двигателя от вала КПП, необходимо выжать до упора педаль сцепления, «отключив его». В момент нажатия, шток направляет давление от поршня главного цилиндра к рабочему. Последний перемещает усилие к механизму через вилку выключения и нажимной подшипник. В момент уменьшения давления – пружины возврата привода вернут элементы на исходные места.
Чаще всего на автомобилях можно встретить несколько типов привода:
- Гидравлический. В конструкции предусмотрена трубка с высоким давлением рабочей жидкости, которая приводит в действие все механизмы.
- Механический. Усилие, с которым выжата педаль, передается тросом на выжимную вилку.
- Электрический. Электромотор запускает в действие трос, который действует аналогично механическому приводу.
- Пневматический. Чаще всего используется на грузовом транспорте, с целью уменьшить требуемое усилие для выключения педали. В конструкции предусмотрен пневмоусилиель, который оказывает воздействие на клапаны поршней.

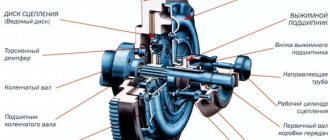

Конструкция сцепления в картере состоит из нескольких дисков: ведомый и нажимной. Первый находится на шлицах вала КПП, а второй на кожухе маховика. Отдельно на шаровых опорах есть отжимные рычаги, а ведомый диск соединяется с конструкцией шарнирно.
Ведомый диск статично закреплен между коленчатым валом и нажимным диском при полностью выключенном сцеплении. Сцепленная конструкция передает крутящий момент от коленчатого вала на вал КПП. Когда педаль выжимают, тяга переносится и вилка двигает муфту. Последняя с помощью рычагов отодвигает нажимной диск.
Особенности сцепления в АКПП и МКПП
Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.
Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:
- Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
- Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.
Причины для регулировки педали сцепления
Важно понимать, что неправильная работа сцепления может практически не создавать проблем при движении, но, тем не менее она значительно сократит срок службы сцепного механизма и коробки передач. Со временем, диски изнашиваются, что увеличивает зазор хода подшипника и дисков.
Можно выделить две основных причины, при которых обязательно необходима регулировка педали:
- Замена троса сцепления в механическом приводе или замена рабочего цилиндра. После подобного вмешательства в структуру работы конструкции привода регулировка является обязательной процедурой.
- Изменение хода педали. Слишком большой ход может возникнуть со временем износа фрикционных накладок. Во избежание негативных последствий лучше регулярно проводить замеры рабочего хода.
В большинстве иномарок проводить регулировку не требуется, так как в них установлен саморегулирующийся механизм. Отличие конструкции зарубежного производства от отечественного, заключается в некоторых деталях храпового механизма.
Отдельной причиной для регулировки являются перебои в работе КПП. Если нужная передача не включается, или включается проблемно – сцепление недожато. В ином случае, автомобиль может не трогаться при включенном сцеплении. Тогда можно говорить о сильно натянутом тросе механического привода.
Как проверить свободный ход педали
Свободный ход сцепления – промежуток движения педали с момента нажатия до момента срабатывания. Можно заметить, что при нажатии на сцепление, сначала не происходит должного сопротивления, и где-то на середине хода появляется усиление жесткости.
Если транспортное средство трогается сразу при касании на педаль, то лучше произвести регулировку в срочном порядке, поскольку свободный ход полностью отсутствует. В обратном случае – педаль может быть выжата в пол, а автомобиль не трогается с места.
Свободный ход обязателен для всех ручных КПП, поскольку он обозначает зазор меду вилкой, подшипником и рычагами дисков и исключает постоянный контакт подшипника с другими элементами механизма. Важно следить за размером свободного хода, поскольку если он будет излишне большим – полного нажатия не хватит, чтобы передать достаточное усилие для выжима ведущего диска.
Отдельной причиной для проверки свободного хода является шум и рывки при взаимодействии со сцеплением. Произвести замер подобного показателя можно самостоятельно линейкой.
Необходимо замерить перпендикулярное расстояние от пола до нажимной накладки. Далее при аккуратном нажатии на педаль стоит отмерить ход до первого появления сопротивления. Результат необходимо сверить с данными в руководстве по эксплуатации автомобиля.
Общая средняя норма хода сцепления для автомобиля – 160 мм. Профилактику и регулировку рекомендовано проводить каждые 20 тысяч км пробега.
На разных марках авто регулировка производится по-разному?
Если машина оснащена механикой, то эта настройка идентична для всех моделей автомобилей. На акпп подобная настройка не производится, потому что водитель не задействует привод сцепления.
Единственное, что можно отрегулировать в домашних условиях без разбора корзины – это установка оптимальной амплитуды педали. Ведущий диск не должен зацеплять ведомый ни рано, ни поздно, чтобы водитель мог плавно отпускать педаль.
Единственное, чем может отличаться процесс на отдельном автомобиле – положение регулировочных механизмов. В одной машине достаточно просто поднять капот и трос подходит к коробке сверху, а в другой – снять модуль воздушного фильтра или АКБ.
Проверка зазора и регулировка работы вилки сцепления
Чтобы проверить работу вилки сцепления, необходимо найти резьбовые втулки на конце троса сцепления и замерить разницу зазора между ними в состоянии покоя и в утопленном положении. Линейку необходимо расположить около троса и краем корпуса. После того как рычаг выжат до упора измеряется расстояние.
Вторым этапом необходимо вытянуть рычаг и повторить измерение. Показатели сравнивают относительно данных производителя и, в случае необходимости, регулируют. Для этого ослабляют контргайку (у VW – крыльчатая гайка) и выворачивают по мере необходимости, уменьшая или увеличивая зазор. После всех действий плотно фиксируют и несколько раз выжимают педаль сцепления. Чтобы проверить эффективность проведенных действий замеры необходимо повторить и сравнить результаты.
Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114
Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.
1. Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.
Трос сцепления отмечен красным маркером.
2. Далее, ослабляем затяжку контрящейся гайки, а затем изменяем положение регулировочной, закручивая или откручивая её до необходимой длины.
Гайки легко открутятся при любом нажатии.
3. Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.
Стрелкой отмечена гайка для фиксации.
Бесспорно, что подобные работы намного легче проводить в компании помощника.
4. По окончании всех регулировочных работ, контрящаяся гайка закручивается настолько близко к регулировочной, насколько это возможно.
Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.
Проверка работы
После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.
- Сначала замеряем ход педали сцепления.
- На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
- Далее, производим новый замер и уточняем полученные показания.
- Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
- А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.
Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.
Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:
- Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
- Далее, включаем передачу и пробуем начать движение.
- Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
- А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.
Как проверить и отрегулировать сцепление с гидравлическим приводом
Работа механического и гидравлического привода имеют свои конструкторские отличия. В связи с этим, чтобы отрегулировать гидравлическое сцепление необходимо проконтролировать общую длину от штока толкателя до вилки. Согласно нормам, она должна составлять около 5 мм.
Затем отсоединяют пружину от кронштейна рабочего цилиндра. На штоке находится гайка регулировки, отворачивая которую можно изменить ход вилки до необходимого результата. Общие понятия об изменении рабочего и свободного хода могут отличаться в зависимости от производителя транспортного средства. Прежде чем приступать в самостоятельной регулировке, необходимо ознакомиться с мануалом к своему ТС или просмотреть обучающие ролики:
Как видите, особых трудностей в регулировке и настройке сцепления нет. Тем не менее новичку следует внимательно следовать всем инструкциям и советам специалистов. Чтобы получить максимально эффективный результат, лучше предварительно ознакомиться с принципом работы механизма сцепления.
Когда привод выключения нуждается в проверке
Свободный ход педали сцепления нужно проверить и отрегулировать каждые 20 тыс. км. Также это нужно сделать, если автомобиль начинает движение в самом начале или в конце отпускания педали. Правильно отрегулированный привод выключения сцепления заставляет автомобиль начинать движение при отпущенной приблизительно наполовину педали.
