Не горят задние габариты ВАЗ 2114: причины и способы их устранения

• Особенности работы габаритов на ВАЗ 2114
• Причины неисправности задних габаритов
• Замена неработающей лампочки
• Полезное видео
• Дополнительные советы

Как и все не новые автомобили, давно снятые с конвейера, Самары второго поколения подвержены с годами мелким поломкам, которые, среди прочего, затрагивают и приборы освещения. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если проблему вовремя не решить.

Задние габариты ваз 2114

Особенности работы габаритов на ВАЗ 2114

Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

При этом, есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Блок предохранителей

За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Соответственно, чаще всего автолюбители, заметившие нефункционирующие габариты по левой или правой стороне машины, сталкиваются с вышедшим из строя предохранителем.

Проще всего диагностировать выход из строя предохранителя F10, так как он одновременно выступает в роли контрольной лампы, тогда как при нерабочей паре габаритов на левой стороне авто заменять придется, скорее всего, предохранитель F11.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Статья в тему: О монтажном блоке ВАЗ 2105

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – первостепенная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но и, в конце концов, чревато штрафом со стороны дорожной полиции.

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

1. Перегоревшая лампа.
2. Неплотный контакт питающего провода.
3. Пробитая проводка, ведущая к габариту.

Рабочие задние габариты

Первый случай – самый распространенный, и решается проблема элементарной заменой лампочки, благо, продаются они повсеместно и стоят небольших денег.

Подтвердить вторую причину, не разбирая прибор, можно с помощью простого постукивания по габариту: в момент прижатия его к контакту лампа будет загораться, и наоборот – гаснуть в свободном положении. Если же разборка прибора не выявила ни окисления с нагаром, ни перегоревшей лампы или отошедшей клеммы, но задний габарит ВАЗ 2114 не горит по-прежнему, можно говорить о неисправной проводке.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Замена лампочки в габаритах

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Советы для автомобилистов

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания. Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней. Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.

Дополнительные советы

Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Кроме того, специалисты советуют усматривать в частых поломках габаритов наличие неисправности в самом монтажном блоке или его электрической цепи. Подобную проблему необходимо устранить в короткие сроки, чтобы исключить риск возникновения возгорания проводки.

Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп.

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
• Отсоедините штекер питания, который прикрепляется к плате.
• Отворачивайте 4 гайки при помощи ключа.
• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Рекомендуем: Замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

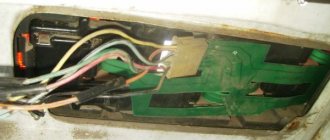

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Рекомендуем: Снимаем вакуумный усилитель тормозов на ВАЗ-2110 своими руками для замены

Какие лампы стоят в габаритах ВАЗ 2114

Стандартная комплектация автомобилей ваз 2114 предусматривает установку в габариты и передние/задние фары таких ламп:

1. Передние габариты – W5W;
2. Стоп-сигналы/ габаритный свет – Р21/5W.

В последнее время пользователи все чаще меняют стандартные лампочки в габариты ваз 2114 на светодиодные, поскольку они имеют гораздо больший ресурс, потребляют меньше энергии и светят красивым цветом. Чтобы диодки давали эффектные габаритные огни синеватого оттенка, слабые 1-5 диодные лампы не подойдут. Лучше применить 12-15 диодные.

Они дадут ярко белое свечение в дневное время, а в темное время суток это свечение будет сине-белым. Желательно заменять такими лампами одновременно все габаритные огни или хотя бы передние либо задние с обоих сторон. В этом случае машина выглядит органично, а разница в оттенках свечения габаритов не будет вводить в заблуждение других участников движения.
