Заменить ручку двери и ее дверной замок, на автомобиле ВАЗ 2106 не очень трудно, но потребуется соблюдать аккуратность, ведь при этом вам придется демонтировать ее обшивку.
Замена личинки
Очень часто выходит из строя именно личинка замка, поэтому разберем ниже более подробно о том, как же ее заменить. Для этого потребуется тонкая проволочка или иголка и плоская отвертка.
Первым делом вынимаем пружинку, которая отбрасывает ключ в замке при открывании. Просто подденьте ее отверткой и снимите, предварительно запомнив ее положение, чтобы потом поставить так же:
А теперь берем тонкую проволоку и ее концом выдавливаем шток фиксации личинки, как показано на фото ниже:
После чего верхнее кольцо снимается и личинка вынимается с обратной стороны:
Замена личинок производится парой, как на левой, так и на правой двери, а также одновременно с замком багажника, чтобы у вас был всего один ключ для всего! Иначе, придется с собой таскать несколько ключей, что не очень удобно. Цена комплекта составляет 300 рублей максимум, так что кошелек не сильно опустеет.
Установку производим в обратном порядке, все не так сложно, как может показаться на первый взгляд.
Регулировка
Для регулировки замка двери на автомобиле ВАЗ 2106 вам потребуется ключ «на 10».
ПРИМЕЧАНИЕ
Замки передних и задних дверей имеют одинаковую конструкцию и регулируются аналогично.
1. Очертите контуры фиксатора замка двери.
2. Ослабьте три болта крепления фиксатора замка двери, отрегулируйте его положение и затяните болты крепления.
ПРИМЕЧАНИЕ
Для обеспечения правильной работы замка двери измените положение фиксатора замка на стойке кузова, если:
— дверь закрывается слишком туго — сместите фиксатор наружу;
— если дверь закрывается слабо — сместите фиксатор внутрь;
— если дверь при закрывании опускается — сместите фиксатор вверх;
— если дверь при закрывании приподнимается (провисает в открытом положении) — сместите фиксатор вниз.
Как поменять
Поднимаем стекло и снимаем обивку двери (см. Замена обивки двери).
С торцевой стороны двери крестообразной отверткой отворачиваем два винта крепления заднего желобка…
…и, чуть опустив, выводим язычок из паза и отодвигаем его в сторону.
Шлицевой отверткой или плоскогубцами отсоединяем тягу кнопки выключения замка.
Замок можно снять и с тягой, отвернув кнопку выключения замка (см. Замена обивки двери).
Отсоединяем тягу выключателя замка наружной ручки двери.

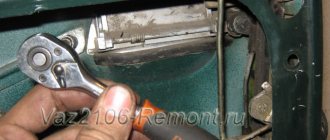

Ключом «на 8» отворачиваем гайку крепления переднего желобка, отодвигаем пластиковый фартук и, опуская желобок, выводим его из зацепления со стойкой рамки поворотного стекла.
Вынимаем передний желобок из двери.
Крестообразной отверткой отворачиваем два винта крепления внутренней ручки двери…
…и утапливаем ручку внутрь двери.
Крестообразной отверткой отворачиваем три винта крепления замка…
…и вынимаем его из двери вместе с тягой и внутренней ручкой.
Отметив фломастером положение фиксатора на стойке, ключом «на 10» отворачиваем три болта крепления…
…и снимаем со стойки фиксатор двери вместе с регулировочными прокладками. (Сохраняем их при установке нового фиксатора).
Смазываем новый замок смазкой «Литол-24» или техническим вазелином, подсоединяем к нему тягу с ручкой и устанавливаем на машину в порядке, обратном снятию. Устанавливаем фиксатор. При необходимости, ослабив затяжку винтов фиксатора, перемещаем его по стойке в пределах прорезей под винты. Добиваемся четкой работы замка. Если замечаний к работе замка нет, собираем дверь.
Ремонт
Дверные замки образуют целую систему, под которой понимается весь комплекс механизма, позволяющего закрывать и открывать двери с внешней и внутренней стороны, фиксировать двери изнутри и запирать передние двери снаружи ключом. Запатентованные цилиндрические замки (так называемые личинки) обеих передних дверей объединены на общий ключ для зажигания, замок крышки багажного отсека и замок пробки топливного бака – если установлен. Здесь надо подчеркнуть, что патентованные замки НИКОГДА не смазывают маслом. Их долговременная безупречная работа гарантируется, если грязь с него удалить прополаскиванием в техническом бензине, а после сушки нанести ключом в кулачки механизма замка чешуйчатый графит. Внутренний замок отличается для передних и задних дверей, а также для левой и правой сторон. Замок устанавливается в полости двери двумя винтами, доступными с внешней стороны двери. В листе двери имеется профилированное отверстие, через которое при закрытии двери пройдет защелка замка, установленная на стойку двери, и захлопнется в замке. Контактные поверхности замка (храповика) с защелкой для повышения скольжения и снижения шума при запирании дверей имеют пластмассовое покрытие, повышающее сопротивляемость против истирания.
Защелка замка при монтаже на стойку рамы двери кузова может перемещаться и это позволяет подогнать дверь к кузову. Замком можно управлять с помощью внешней или внутренней ручки. Внешняя ручка откидная с пластмассовым поручнем умеренно возвышающимся на поверхностью двери, в листе которой имеется углубление для руки. С замком механизм ручки соединен напрямую, а именно стальным тросиком с пластмассовым наконечником. Во внешних ручках замков передних дверей имеются вставки патентованных замков. Эти замки при повороте ключом ставят на предохранитель ручку. С внутренней ручкой замок соединен стальным тросиком, проведенным через гибкую оболочку.
Замки задних дверей имеют так называемый детский предохранитель, который при его задействовании не позволяет открыть двери изнутри.
Замки всех дверей имеют два положения захлопывания и их можно поставить на предохранитель кнопочным предохранителем из кабины автомобиля. Предохранитель соединен с замком проволочной тягой. Предохранители задних дверей и передней двери у пассажира (но не у водителя) можно привести в действие и перед закрытием дверей. Устройство замков соответствует инструкциям по безопасности ЕХК ООН. Замки не позволяют дверям самопроизвольно открываться при аварии, так как они закреплены в продольном и поперечном направлениях.
Самый популярный автомобиль 90-х годов, лидер продаж среди отечественных автомобилей тех годов. Популярный «Жигули-1600» давно снят с конвейера, но все еще появляется на наших дорогах. Обладатели такого авто скорее всего получили его по наследству. Иногда студенты покупают его как первое средство передвижения, так как цена у «Жигули» более чем привлекательная. Естественно, при приобретении такого авто, перед автовладельцем встает ряд задач: установка сигнализации, установка центрального замка на ВАЗ 2106, замка на багажник, стеклоподъемников и так далее.
Простор для творчества велик, было бы желание.
Жигули — 1600
Этот автомобиль вы можете сделать полностью «под себя», а можете просто добавить необходимые опции. Конечно, все это вам могут установить специалисты, но и самостоятельно вы тоже сможете справиться.
Устанавливаем центральный замок на ВАЗ 2106
Для того, чтобы обезопасить ваше авто от угона, а также сделать управление им более удобным, необходимо установить центральный замок. Благодаря этой функции все двери вашего автомобиля будут закрываться путем нажатия кнопки на брелоке, и так же открываться.
Есть два пути решения задачи: установка любой сигнализации, которая выполнит эту функцию, или же вы просто покупаете центральный замок ВАЗ 2106, впоследствии вы сможете подключить к нему сигнализацию, если почувствуете в этом необходимость.
Подготовка к установке
Перед покупкой необходимого нам комплекта важно знать, что они бывают двух типов: механический вариант, и электронный. В первом случае система будет срабатывать при повороте ключа в водительской двери. Остальные двери закроются автоматически. Во втором варианте управление происходит благодаря брелоку с кнопками. Ну и, конечно, третий вариант, привязка центрального замка к сигнализации.
Приобретаем необходимый комплект центрального замка, который должен состоять из:
- Четырех движков. На трех из них имеется два вывода, один на плюс, другой на минус. И на четвертом четыре вывода, два плюса, два минуса.
- Блок управления. С помощью него будет функционировать весь механизм.
- Предохранители.
- Провода и планки.
Комплект центрального замка
На такую модель авто, которую мы с вами рассматриваем, лучше всего выбрать универсальный набор центрального замка.
Инструменты нужно подготовить заранее. В работе вам понадобятся отвертка, провода, изолента, дрель, сверла и т.д.
Важно! Перед началом работы отключите минусовую клемму аккумулятора!
Установка замка
Замки на ВАЗ 2106 куплены, весь необходимый инструмент в наличии, теперь можно переходить непосредственно к работе. Для того, чтобы правильно все поставить, важно понимать сам принцип работы устройства. При нажатии кнопки на брелоке сигнал поступает на блок управления, который перенаправляет этот импульс движкам на дверях, замки закрываются.
Разделим нашу работу на несколько частей. В первой части нам необходимо демонтировать все лишние элементы: обшивка дверей и панели между ними.
Демонтаж обшивки дверей
На втором этапе важно определиться, где именно вы хотите расположить блок управления. Рекомендуется делать это в левом нижнем углу водительской двери. Таким образом, у вас останется достаточно место для установки системы стеклоподъемников, если вдруг такое желание появится. Так же монтируем оставшиеся три движка. Если необходимых отверстий в двери нет, их придется просверлить.
Переходим к проводке. От каждой двери необходимо протянуть провода к водительской, где находится главный блок. Не стоит проводить их снизу двери, это место собирает большое количество влаги. После того как все подключено, необходимо проверить всю систему.
Теперь замки ВАЗ 2106 управляются с брелока или поворота ключей в водительской двери. В дальнейшем вы можете вывести специальную кнопку управления на приборную панель. Так же к центральному замку можно подключить замок багажника.
- Прокладывайте провода через гофрированные трубки, таким образом вы защитите их от трения и постороннего воздействия;
- Для корректировки положения центрального замка можно выгибать тягу.
Устройство замка передней двери
Автомобильные замки устанавливаются в дверную полость и фиксируются двумя винтами, с механизмом открывания запирающий элемент связан тягами. Для уменьшения шума при открытии и закрытии на храповики устанавливаются пластиковые покрытия высокой плотности, снижающей износ контактной поверхности во время работы. В конструкции присутствуют:
- корпус фиксатора;
- пружина сухаря, сухарь;
- ротор;
- выключатель;
- тяги: блокиратора, внутреннего привода, выключателя;
- наружная ручка;
- рычаги: внутреннего привода, блокиратора, наружного привода;
- кнопка блокировки;
- храповик;
- валик выключателя, центральный валик.
Большое распространение получили цилиндрические замки или личинки. Для передних дверей замки можно объединить общей схемой под ключ зажигания.
Бесшумные замки на ВАЗ 2106
Если вы думали от том, чтобы сделать эксплуатацию вашей «ласточки» еще более комфортной, можно установить бесшумные замки. Двери на вашем авто будут закрываться так же тихо, как и на иномарках.
До того, как установить бесшумные замки на ВАЗ 2106, приобретаем нужные нам компоненты и подготавливаем инструмент. Нам понадобятся:
- 2 комплекта бесшумных замков (в одном наборе 2 штуки);
- Бесшумные пальцы;
- Шестигранная отвертка;
- Крестовая отвертка.
Набор бесшумных замков
Процесс установки
Перед установкой демонтируем старые замки со всех дверей. Берем новый замок и аккуратно отпиливаем флажок. Прикладываем замок к двери, отмечаем место отверстия, а затем аккуратно сверлим его дрелью, подгоняя под необходимый для нас размер. Ну и, наконец, устанавливаем новый механизм на его законное место. Собираем сам замок, соединяя его с «шоколадкой».
После этих манипуляций пробуем закрыть дверь. Получилось — отлично! Не получилось — смотрим, проверяем в чем дело. Возможно необходимо утопить замок по больше, подпилить или же проблема в «шоколадке».
Монтаж бесшумного замка
Переходим к установке винта. Его необходимо установить на стойку. Для этого опять прибегнем к помощи дрели. В данном случае очень важно правильно и точно отмерить, где он должен находиться.
Установка винта
Делаем дырки в передней стенке стойки диаметром 11 миллиметров и на второй диаметром 9. Нарезаем резьбу и закручиваем винт. Теперь можно попробовать закрыть и открыть дверь. Если вы тщательно производили все замеры, то все должно быть отлично. Но возможно вам потребуется маленькие корректировки. В этом случае все очень индивидуально.
Монтаж приводов, ручек
Следующий этап заключается в монтаже приводов замка и ручек. Берем тягу привода боковой ручки с того замка, который в начале сняли. Загибаем с двух сторон, с одной должно получиться девяносто градусов, с другой — кольцо. Можно устанавливать на место и проверять.
Ну и последний момент, подключаем внутреннюю ручку. Высверливаем штырек во внутреннем замке двери, запускаем тросик и при помощи зажимов делаем петлю. Это необходимо для того, чтобы замок не открылся самостоятельно на ходу.
Петля на замок
Если двери работают исправно, то можем поздравить вас с тем, что вы справились самостоятельно. Все готово. Если на старых замках у вас были установлены активаторы сигнализации, можете смело их подключить.
Настройка замков передней левой, правой двери
Регулировка начинается с проверки и переустановки фиксаторов замка. В 70% случаев двери перестают стопорить и закрываются с первого раза.
В остальных случаях проводят регулировку положения ручки, если дверь не открывается снаружи. Для этого необходимо ослабить винты креплений, подвинуть рукоятку и кронштейн в сторону передней стойки. После корректировки винты затягиваются.
На классических моделях ВАЗ заклинивание и стопор замка часто связан с растянутыми тягами. Приводы снимаются, проверяются наконечники, места заломов выпрямляются.
Пример установки бесшумного замка
Со временем увеличения сроков эксплуатации транспортного средства владельцы «шестерок» начинают замечать, что приходится прилагать больше усилий для плотного закрывания дверей автомобиля. При выявлении таких дефектов автолюбители приезжают на станцию технического обслуживания ВАЗ для регулировки дверных замков. Здесь они ссылаются на работу закрывающих механизмов дверей ВАЗ 2114, которые, не в пример «шестерочным», работают почти без лишнего шума.
Проведя настройку замкового механизма, через некоторое время автолюбители начинают убеждаться в бессмысленности проведения ремонтных операций. В связи с этим автовладельцам приходит в голову одна правильная мысль — один раз потратиться и поставить бесшумный замок на ВАЗ 2106 для того, чтобы забыть об этой проблеме на достаточно долгий период.
Снятие и установка двери
- Возьмите ударную отвёртку и ослабьте затяжку крепежных винтов. Если винты не поддаются, то воспользуйтесь дрелью для просверливания шляпок винтов. Сверло должно быть диаметром десть миллиметров, а отверстие пять-шесть миллиметров строго по центру. Затем высверлите шляпку винта сверлом диаметром уже восемь миллиметров. После снятия двери с петель, возьмите пассатижи и удалите остатки винтов.
- Этими же пассатижами зажмите ограничитель открывания и снимите его.
- После этого можете полностью выкрутить петли и демонтировать дверь.
Теперь можете производить ремонт или замену двери. Не забудьте отрегулировать зазоры. Если вы ставите прежнюю дверь, то установите дверные петли вокруг очерченных контуров. Зазоры выставьте равномерно по периметру двери, и только после этого можете затянуть петли.
Установка бесшумных замков общего назначения
Установка бесшумных замков общего назначения требует корректировки под конструкцию дверки, и это занимает достаточно долгий промежуток времени. Ведь необходимо не только провести подготовительные работы, демонтировать старое изделие, изготовить детали, необходимые для установки бесшумного замка, внести в его конструкцию определенные доработки, подпилив в некоторых точках. Также необходимо дрелью просверлить добавочные отверстия в дверце транспортного средства.
В настоящее время выпускаются бесшумные замки ВАЗ 2106, цена которых доходит до 5 тысяч рублей, хотя можно найти и несколько дешевле. Снятие и установка замков проводится следующим образом:
1. Демонтируем ранее установленное штатное изделие «шестерки», для чего:
- немного откручиваем крепеж детали сверху и снизу;
- вытаскиваем нижнее крепление;
- немного откручиваем крепеж сверху, но не полностью, чтобы исключить падение замкового агрегата внутрь декоративной карточки двери и ее придется демонтировать, чтобы достать замковый механизм;
- завинчиваем нижний крепеж, на котором замок будет свисать;
- демонтируем верхний крепеж вместе с изделием.
2. Производим монтаж бесшумного замка ВАЗ 2106 в алгоритме, обратном демонтажу этого изделия. 3. Далее устанавливаем на свои посадочные места конструктивные элементы с защелками. 4. Проверяем работу бесшумного замка. Если он работает корректно, а усилия по закрыванию дверей требуется все равно прикладывать, то тогда следует заняться петлями дверец, которые за многолетнюю эксплуатацию транспортного средства, могут «провиснуть». Это однозначно скажется на степени прилегания дверцы автомобиля к кузовной части автомобиля.
На этом работы по замене замковых элементов закончены, а в интернете можно посмотреть видео ВАЗ 2106 бесшумные замки, ролик об установке которых достаточно поучителен.
Рекомендации по выбору и замене ручки
Штатные ручки передних и задних дверей на ВАЗ можно заменить на неоригинальные комплектующие, которые получили название евроручки. После ремонта дверки начинают запираться без усилий, не нужно хлопать и давить на деталь, чтобы сработал предохранители или основной запор.
Одновременно водители проводят переустановку замка, выбирая бесшумные модели. В конструкции бесшумных запирающих устройств вместе с металлическими деталями использованы пластиковые комплектующие. В процессе работы пластик предупреждает стыковку металла, обеспечивает бесшумную работу механизма и предотвращает быстрый износ.
Установка евроручек проводится в штатные места, не требуется дополнительно сверлить отверстия при монтаже. Замена проводится после демонтажа обшивки. Деталь устанавливается на три винта. Средняя цена комплекта из 4 деталей составляет от 1000 руб.
При установке евроручки необходимо ослабить крепление запоров и проверить плотность фиксации пластиковых защелок, откорректировать положение упора рукоятки и храповика.
Установка дверных замков от ВАЗ 2114 на ВАЗ 2106
Некоторые автолюбители идут по более экономичному пути и устанавливают бесшумные замки от ВАЗ 2114. Делается это следующим образом:
- Отпиливаем «флажок» замка.
- Демонтируем старый замковый механизм «шестерки» вместе в соединительными консолями и откладываем его в резервную зону.
- Рассверливаем слева нижнее дверное отверстие. Прикладываем замок с внутренней плоскости дверцы, маркируем точку рассверливания, где будет располагаться замковая втулка верхнего крепления. Если есть необходимость, обрабатываем напильником круглой формы маркировочное гнездо.
- Устанавливаем новый замковый агрегат в посадочную позицию.
- Производим сборку изделия. Возможно, «шоколадка» будет мешать сборке своим упором в стойку, но это оставим на потом.
- Тем же напильником осуществляем подгонку правого сквозного отверстия снизу, что повлечет за собой корректную работу замка дверцы.
- Отсоединяем наружную накладку изделия и немного подтачиваем 2 втулки из металла с торца дверки, которые являются местом установки крепежей.
- Подтачиваем угол крепления замкового устройства, периодически проверяя соответствие угловых значений.
- Стачиваем винтовые навершия для закручивания замкового устройства под уровень ниже плоскости, под «заподлицо». По окончанию работ производим сборку замкового механизма. Далее подсоединяем тяги к ручкам замка.
- При закрывании дверцы и проблеме с выступающей «шоколадкой» требуется осуществить качественную подгонку замкового устройства, после чего занимаемся крепежом винтового соединения.
- С помощью меловых пометок определяем позицию винтового соединения при закрытии дверцы автомобиля.
- Просверливаем фронтальную плоскость стойки, по отверстию метчиком накладываем резьбовое соединение М 10 с шагом «1».
- Затем просверливаем сквозные отверстие во фронтальной стенках стойки соответствующих диаметров с последующим нарезанием внутреннего резьбового соединения и постановкой винта в стойку.
- Приступаем к монтажу замковых приводов и задействованию ручек устройства.
- Обрезаем приводную тягу ручки бокового типа со снятого устройства. Загибаем один конец под прямым углом, а второй загибаем в кольцевую конфигурацию.
- Подключаем ручку внутреннего действия через зажимной трос.
После этого замки ВАЗ 2106 станут работать относительно бесшумно.
Как заменить личинку замка
Очень часто выходит из строя именно личинка замка, поэтому разберем ниже более подробно о том, как же ее заменить. Для этого потребуется тонкая проволочка или иголка и плоская отвертка.
Первым делом вынимаем пружинку, которая отбрасывает ключ в замке при открывании. Просто подденьте ее отверткой и снимите, предварительно запомнив ее положение, чтобы потом поставить так же:
А теперь берем тонкую проволоку и ее концом выдавливаем шток фиксации личинки, как показано на фото ниже:
После чего верхнее кольцо снимается и личинка вынимается с обратной стороны:
Замена личинок производится парой, как на левой, так и на правой двери, а также одновременно с замком багажника, чтобы у вас был всего один ключ для всего! Иначе, придется с собой таскать несколько ключей, что не очень удобно. Цена комплекта составляет 300 рублей максимум, так что кошелек не сильно опустеет.
Установку производим в обратном порядке, все не так сложно, как может показаться на первый взгляд.
