Датчик температуры двигателя лада калина

Думаю, что многие владельцы Калины уже знают, что под капотом машины находятся два датчика температуры охлаждающей жидкости. Один из них установлен на боковой части головки блока цилиндров, который подает сигнал на стрелку в щитке приборов. А второй расположен на термостате, и он передает свои показания непосредственно на ЭБУ для включения вентилятора. В данной статье я расскажу про второй датчик температуры двигателя (охлаждающей жидкости).

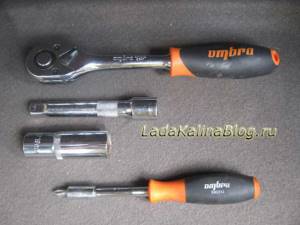

Итак, чтобы произвести его замену на Калине, понадобится следующий инструмент:

Отвертка крестовая
Вороток или трещотка
Головка на 19 — лучше всего глубокая
Удлинитель

Ход выполнения ремонта по снятию и установке датчика

Для того, чтобы производить демонтаж было удобнее, необходимо открутить хомут впускного патрубка, который идет от воздушного фильтра до дроссельного узла:

И после этого необходимо потянуть за патрубок, сдернув его с посадочного места. А потом немного отвести в сторону, чтобы он не мешался, примерно так, как показано на фото ниже:

А ниже на фотографии показано наглядно расположение датчика указателя температуры:

Сначала нужно отсоединить штекер питания, который фиксируется аналогично большинству других — просто поднять вверх фиксатор и потянуть за штекер:

Теперь с помощью удлинителя и глубокой головки откручиваем датчик. Если патрубок все же будет мешаться, можно еще немного отвести его в сторону одной рукой, а второй в это время надевать головку. После чего отворачиваем трещоткой датчик:

После этого до конца выкрутить датчик можно рукой. А вот так он выглядит после извлечения:

Теперь можно приступать к замене данной детали. Цена ее приблизительно равна 150 рублям. Так что, даже если и придется менять эту деталь, то обойдется этот ремонт очень дешево.

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.
Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.
Сделав это, вы можете демонтировать решетку радиаторного устройства.
Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.
Используя гаечный ключ на 10 (удобнее будет взять ключ-головку), вам необходимо будет произвести снятие верхней фронтальной панели.
После того, как эти действия будут выполнены, нужно будет отключить штекеры, которые подводятся к вентилирующему узлу. Сделав это, провода можно немного скрутить.
Далее, при помощи гаечного ключа нужно будет открутить четыре винта, которые фиксируют устройство, подлежащее замене. На фотографии стрелками отмечены винты, которые фиксируют узел, их необходимо будет открутить.
Только после того, как узел будет освобожден, его необходимо будет демонтировать и заменить на новый. После снятия на всякий случай очистите сами разъемы, чтобы в будущем вас не беспокоила проблема плохого контакта. Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости. Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Конструкция, принцип работы

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор датчика температуры охлаждающей жидкости обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

Считается, что этот датчик очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя этого датчика является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Расположение датчика на двигателе

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора. Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Проверка датчика

Проверка работоспособности данного датчика не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустить двигатель и замерять значение подающегося на датчик напряжения, оно должно соответствовать 5 В. Если напряжение в норме, проверяют датчик на сопротивление.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. После следует проверить, не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Поделитесь с друзьями:

На автомобиле семейства Лада Калина установлено свыше десяти цифровых датчиков, которые контролируют работу механизмов и агрегатов. Чаще всего водители сетуют на преждевременный износ датчика температуры охлаждающей жидкости (далее — ДТОЖ).

Мол, отображает некорректные данные, а порой, вообще неактивный. Процесс самостоятельной замены ДТОЖ вовсе не сложный. Задача под силу водителю без опыта в обслуживании техники.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Руководство по замене

Как производится замена датчика и в каких случаях требуется замена ДТОЖ? Для начала расскажем о неисправностях (автор видео — Владимир Тупотилов).

В каких случаях следует менять регулятор?

Если вы сомневаетесь в работоспособности регулятора, сначала необходимо произвести его визуальную диагностику. На устройстве на должно быть следов повреждений, трещин, коррозии, проводка должна быть целой.

Основные симптомы неработоспособности регулятора:

сбои в работе силового агрегата, особенно на холостых оборотах;
пониженная мощность двигателя;
затрудненный запуск и произвольная остановка работы мотора;
увеличение расхода топлива;
на приборной панели стрелка датчика говорит о перегреве ДВС, хотя по факту его нет.

Замену желательно производить на остывшем двигателе во избежание ожога!

Этапы

Никаких специфических инструментов для замены вам не потребуется. Приготовьте только отвертку, трещотку, а также головку с удлинителем.

Чтобы замена ДТОЖ не вызвала трудностей, сначала следует открутить хомут впускной магистрали, которая идет от воздушного фильтрующего элемента до дросселя:

Потяните за магистраль и отодвиньте ее немного в сторону, чтобы она не мешала, так вы сможете получить более удобный доступ к регулятору. Отключите АКБ, поскольку вам придется отключать питание контроллера, а все работы, связанные с вмешательством в работу бортовой сети, должны производиться при отключенном аккумуляторе.
Итак, ДТОЖ перед вами. Теперь необходимо отсоединить разъем питания, на этом этапе возникнуть проблем не должно, поскольку сам штекер крепится аналогично другим датчикам. Для отключения вам необходимо просто приподнять вверх крепление и потянуть за разъем.
Далее, используя удлинитель с глубокой головкой, необходимо выкрутить контроллер. Если на этом этапе вам будет мешать патрубок, попробуйте еще больше отодвинуть его в сторону одной рукой, а второй в этот момент установите головку. Далее, трещоткой открутите сам регулятор.
Когда резьба ослабнет, устройство можно открутить рукой и полностью извлечь. Сделав это, можно заменить регулятор на новый, все дальнейшие действия по сборки производятся в обратной последовательности. Как видите, в целом процедура замены не особо сложная, поэтому поменять регулятор вполне можно в домашних условиях. Вам потребуется не более 20 минут для замены, тем более, что так вы сможете сэкономить деньги.

Какие датчики температуры установлены

Принцип работы ДТОЖ следующий: после получения данных о текущей температуре антифриза, измерительный прибор пересылает показания электронному блоку управления ЭБУ.

Бортовой компьютер сопоставляет полученные данные с запрограммированными. В случае несоответствия сигнализирует об ошибке на приборной панели. Владелец автомобиля, видя системную ошибку, принимает решение о характере поломки, посещает СТО для заказа комплексной диагностики.

Помимо ДТОЖ на автомобиле Лада Калина установлен датчик наружной температуры (далее — ДНТ). Однако не на всех комплектациях, а лишь в Люкс и Премиум.

При желании владелец может установить измерительное оборудование самостоятельно. Монтажные работы вовсе не сложные. По времени не более часа.

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о «градусе», ЭБУ повышает или занижает обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на Лада Калина:

Название	Каталожный артикул	Цена в рублях
ДТОЖ (оригинал), 8 клапанов	2112-385101000	от 250
ДНТ воздуха (оригинал), 16 клапанов	21120385101082	от 350

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДНТ коническая с двумя контактами с тыльной стороны.

За работу ДНТ отвечает предохранитель в монтажном блоке под номером №24. Отсутствие показаний температуры на приборной панели — первые признаки неисправности.
