Не работает вентилятор охлаждения. Причины, ремонт

Любой двигатель внутреннего сгорания требует надлежащего охлаждения. Без него мотор попросту перегреется, вследствие чего подвижные элементы моментально выйдут из строя. Двигатели современных автомобилей оснащены жидкостной системой охлаждения, предусматривающей постоянную циркуляцию охлаждающей жидкости (ОЖ), достигаемую за счет работы водяного насоса (помпы). Какая бы ОЖ не использовалась в моторе, длительный ее нагрев неизменно приведет к кипению. Чтобы предотвратить этот процесс, в системе охлаждения используется радиатор. Он представляет собой систему из тонких трубок, оснащенных специальными ламелями, увеличивающими площадь охладителя.

Когда автомобиль находится в движении, поток воздуха попадает на рабочую поверхность радиатора и проходит между ламелями, охлаждая металл. Таким образом, температура ОЖ постепенно снижается.

Однако радиатор самостоятельно не в силах справиться с перегревом, особенно если автомобиль стоит или передвигается на малых скоростях. Ему помогает в этом электрический вентилятор, включающийся автоматически при достижении охлаждающей жидкостью определенной температуры.

При выходе его из строя двигателю неизбежно грозит перегрев со всеми вытекающими последствиями. В этой статье мы поговорим о возможных причинах, по которым не включается вентилятор охлаждения, а также о том, как определить и устранить связанные с этим неисправности.

Что представляет собой вентилятор радиатора

Для начала обозначим, что вся предоставленная информация больше предназначена для владельцев ВАЗов, хотя для водителей иномарок она также может быть полезной.

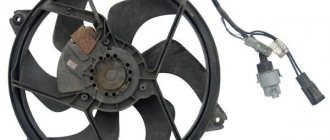

Вентилятор охлаждения ВАЗ представляет собой обыкновенный электрический двигатель с питанием 12 В от бортовой сети автомобиля. Его вал оснащен крыльчаткой, формирующей мощный поток воздуха и направляющей ее на рабочую поверхность радиатора. Вентилятор на специальной рамке (станине) крепится к передней его части. Сзади он защищен радиаторной решеткой.

Большинство автомобилей ВАЗ оснащаются одним вентилятором. Но есть и исключения. Например, вентилятор охлаждения «НИВА» имеет два независимых электромотора с крыльчаткой, включающихся одновременно. Это необходимо для того, чтобы двигатель отечественного внедорожника охлаждался быстрее.

Как включается вентилятор

Включение устройства в разных моделях происходит по-разному. В автомобилях с карбюраторными двигателями он запускается после достижения ОЖ определенной температуры (105-107 0С) и срабатывания датчика включения вентилятора (не путать с датчиком температуры ОЖ), посылающего сигнал на реле. Оно и замыкает электрическую цепь, подавая питание на электромотор.

Схема вентилятора охлаждения у машин с инжектором немного другая. Здесь всем управляет электронный блок. Информация с датчика включения сначала анализируется контроллером, а уж после передается на реле.

Возможные неисправности вентилятора

Если температура жидкости достигла критического показателя, но при этом не работает вентилятор охлаждения радиатора, значит, где-то возникла проблема. Наша с вами задача — найти ее и устранить. Обозначим наиболее распространенные неисправности, из-за которых не срабатывает вентилятор охлаждения. Их не так уж и много.

Вышел из строя электродвигатель вентилятора.
Нарушена целостность проводки, питающей электромотор или подключающей датчик включения вентилятора.
Ненадежный контакт в разъемах электродвигателя или датчика.
Перегорел предохранитель вентилятора охлаждения.
Неисправно реле включения вентилятора.
Неисправен датчик.
Нарушения в работе предохранительного клапана расширительного бачка.

Проверяем электродвигатель

Если не работает вентилятор охлаждения, первым делом необходимо проверить его привод (электромотор). Сделать это просто. Достаточно взять два провода, подключить их к вентилятору и запитать напрямую от аккумулятора. Если он запустился, значит, проблема не в нем. Ее нужно искать дальше. Параллельно можно проверить и контакты в разъеме электродвигателя. Иногда случается, что проблема находится именно в них. Попадание грязи и пыли, а также окисление металлических поверхностей могут стать причиной нарушения контакта.

Если электродвигатель не включился после подключения к аккумулятору, скорее всего, сломался именно он. Причиной этому могут быть:

износившиеся щетки;
разрушение коллектора;
замыкание обмоток ротора или якоря.

В первом случае достаточно заменить щетки новыми, и электродвигатель вентилятора снова будет работать, как новый. В случае с разрушением коллектора или замыканием обмоток ремонт может не помочь.

Проверяем предохранитель и реле включения вентилятора

Если с электропроводкой все в порядке, переходим к другому оборудованию. Сначала проверим предохранитель вентилятора охлаждения. Обычно он расположен в монтажном блоке под капотом автомобиля и имеет маркировку F7. Проверяем его тем же автомобильным тестером. Если предохранитель исправен, идем дальше. Ищем реле включения вентилятора. Оно находится под крышкой правой панели центральной консоли. Там располагаются три реле. Определить нужное поможет руководство пользователя автомобиля, так как у разных моделей разное расположение.

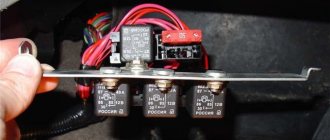

Но как проверить реле? В «походных» условиях определить его работоспособность практически невозможно. Проще взять соседнее реле (если его параметры совпадают) и установить его в нужное гнездо.

Экскурс по брендам

Большинство автомобилистов отдают предпочтения неоригинальным вентиляторам двигателя следующих фирм:

Bosch (Германия);
Denso (Япония);
Topran (Германия);
Luzar (Украина);
Nissens (Дания);
Febi (Германия).

Еще более доступные в ценовом плане аналоги предлагают следующие фирмы:

JP Group (Дания);
Polcar (Польша);
Termal (Тайвань).

Советуем покупать более дорогой аналог европейского или азиатского производства, поскольку он прослужит вам дольше. Отечественные радиаторы брать тоже можно – лишь бы они подходили по характеристикам и имели подходящую геометрию.

Тестируем датчик включения вентилятора

Следующей причиной, по которой не работает вентилятор охлаждения, может стать неисправный датчик. Случаи выхода из строя этого элемента не так уж и редки. Точно определить, что сломался именно датчик, можно лишь в автомобиле с инжекторным двигателем. Если отключить его от питания, электронный блок управления воспримет это как неисправность системы, и запустит вентилятор в аварийном режиме.

Проверка осуществляется следующим образом. Прогреваем автомобиль, пока температура охлаждающей жидкости не достигнет 100 0С, после чего глушим двигатель, поднимаем капот и отключаем датчик, рассоединив на нем разъем. После этого запускаем двигатель. Если вентилятор включится, значит, проблема в датчике.

К сожалению, подобная проверка невозможна в автомобилях с карбюраторными двигателями. Здесь определить работоспособность датчика включения вентилятора можно, лишь заменив его новым и прогрев двигатель до рабочей температуры.

Диагностика

Прежде чем пытаться определить, почему могут включаться вентиляторы системы охлаждения на холодном двигателе в автомобилях, рекомендуется понять суть работы этого узла.

Включение вентилятора происходит за счёт работы специального датчика, который активирует вращение лопастей. Располагается этот контроллер в нижней части радиатора охлаждения.

Есть некоторые современные автомобили, что за запуск отвечает блок управления мотора, хотя это скорее редкость и исключение и правил.

Когда жидкость охлаждения (ОЖ) достигает необходимой температуры, которая обычно находится в пределах 100-105 градусов Цельсия, датчик замыкает электроцепь, и это позволяет включать в работу вентилятор. Он начинает обдувать радиатор. Тем самым достигается лучший эффект охлаждения, поскольку сочетается воздушная и жидкостная система.

При этом бывают ситуации, когда двигатель ещё абсолютно холодный, никакое дополнительное охлаждение ему не требуется, но вентилятор всё равно включается в работу. Это не является нормальным состоянием. Нужно искать причину такого поведения системы охлаждения, и устранять возникшие неисправности.

Если продолжить игнорировать постоянно работающий вентилятор, изначально простой дискомфорт сменится более серьёзными неполадками

Но тут важно отметить, что постоянная работа лопастей не настолько опасная, как полный отказ устройства. Хотя этот факт совершенно не является причиной ничего не делать

Всё начинается с диагностики. Наиболее простыми и удобными в этом плане являются инжекторные двигатели. Чтобы обнаружить неисправность, достаточно провести компьютерную диагностику. Это делают как в условиях автосервиса, так и в гараже своими руками.

Подключение к электронному управляющему блоку даёт возможность получить коды ошибок, которые не сложно расшифровать и понять истинные причины такого поведения вентилятора системы охлаждения.

Бывают ситуации, когда ЭБУ фиксирует неисправность в охладительной системе, и заставляет вентилятор крутиться постоянно, даже когда мотор холодный. Это своего рода защитная функция, направленная на предотвращение возможного перегрева ДВС. Потому при обнаружении ошибок и после устранения неисправностей обязательно делается сброс. Чтобы стереть ошибки, следует заглянуть в руководство по эксплуатации к вашему авто. На некоторых машинах достаточно снять клемму с АКБ, и ошибки сотрутся. На других же автомобилях ошибки стираются при помощи подключаемого диагностического оборудования.

Если вариант с компьютерной диагностикой вам не подходит или её невозможно применить по тем или иным причинам, придётся методом исключения проверять все потенциальные источники неприятностей.

Меняем предохранительный клапан

Существует еще одна неисправность, которая может привести к сбою в работе системы. Если не срабатывает вентилятор охлаждения даже после подтверждения работоспособности всех перечисленных элементов цепочки, стоит проверить предохранительный клапан на расширительном бачке.

Роль этого клапана заключается в поддержании рабочего давления в системе выше атмосферного. Это нужно для того, чтобы вода, входящая в состав охлаждающей жидкости не закипала при нагревании до 100 0С. При выходе из строя предохранительного клапана давление в системе выровняется с атмосферным, и жидкость закипит, достигнув температуры кипения воды.

Датчик включения, как уже было сказано, может включиться лишь при 105-107 0С. Таким образом, наша охлаждающая жидкость будет кипеть, но вентилятор работать не будет.

Как же проверить предохранительный клапан? В домашних условиях это невозможно. Проще купить новый клапан, тем более что стоит он копейки.

Замкнутость массы

Функционирование вентилятора зависит от разных способов, в этом вы уже убедились прочитав данную статью. Существует еще одна причина, которая выводит из строя работоспособность вентилятора. Например, при плохом прикручивании соответствующих проводов к кузову, вентилятор подключается к аккумулятору напрямую. Следует отметить, что в этом случае, необходимо своевременно принять меры, чтобы избежать серьезных проблем.

При таком варианте, можно ожидать возгорание автомобиля. Если произойдет сильное замыкание, то, соответственно, нагреются все провода. Чтобы избежать серьзных последствий, следует проверить соединения и провода, которые имеют доступ к датчику. Надежное скрепление проводов и неповрежденная изоляция, снижает риск возникновения серьезных последствий.

Полезные советы

Напоследок ознакомьтесь с полезными советами, которые позволят вам если не избежать проблем со своевременным включением вентилятора охлаждения, то, по крайней мере, хоть немного исправить ситуацию.

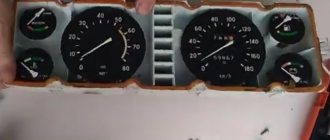

Систематически проверяйте работу всех элементов системы охлаждения. Обращайте внимание на показатели температуры ОЖ на панели приборов, а также прислушивайтесь, включается ли вентилятор.
Следите за уровнем охлаждающей жидкости в системе. Вовремя производите ее замену.
Минимум один раз в год промывайте крышку расширительного бачка под струей проточной воды. Такое решение позволит продлить жизнь предохранительному клапану.
При малейшем сбое в системе охлаждения прекратите движение и примите меры по устранению неисправностей.
Если не работает вентилятор охлаждения по причине выхода из строя датчика, предохранителя или реле, и эта неисправность застала вас в пути, отключите датчик (для инжектора) или подключите электропривод напрямую к бортовой сети (для карбюратора). Так вы сможете доехать до ближайшей станции технического обслуживания без риска перегрева двигателя.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.
