Замена втулок реактивных тяг ВАЗ 2107.

Основа безопасной езды — устойчивость автомобиля на дороге. Это правило распространяется как на грузовые, так и на легковые машины. И ВАЗ 2107 исключением не является. Управляемость этого автомобиля всегда оставляла желать лучшего. Чтобы как-то облегчить водителям жизнь, инженеры разработали для «семёрки» систему реактивных тяг. Но любая деталь, как известно, может выйти из строя. И тогда перед водителем встанет вопрос: можно ли поменять сломанную тягу своими руками? Да, можно. Попробуем разобраться, как это делается.

• О выборе реактивных тяг
  Тяги «Трек»
• Тяги «Кедр»
• Тяги «Белмаг»

Назначение реактивных тяг на ВАЗ 2107

Назначение реактивных тяг на ВАЗ 2107 простое: не позволять автомобилю «гулять» по дороге и сильно раскачиваться при входах в крутые повороты и при наездах на различные препятствия. Эта проблема известна ещё со времён ранних автомобилей. Ни о каких реактивных тягах тогда не знали, а машины комплектовались обычными рессорами. Результат был закономерен: автомобиль легко опрокидывался, а управлять им было невероятно тяжело. Со временем автомобильная подвеска была доработана: в неё начали устанавливать систему длинных штанг, которые должны были принимать на себя часть нагрузок, возникающих из-за неровностей дороги или из-за слишком агрессивного стиля вождения. На ВАЗ 2107 и других классических моделях «Жигулей» реактивных тяг насчитывается пять: пара длинных, пара коротких, плюс большая поперечная штанга, которая служит основой всей тяговой системы. Устанавливается всё это около задней оси автомобиля.

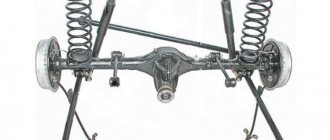

Система реактивных тяг устанавливается около задней оси ВАЗ 2107

Увидеть эту систему можно только из смотровой ямы, где и производятся все работы по замене сломанных тяг.

Когда ВАЗ-2107 нуждается в замене реактивных тяг

Как уже ранее говорилось, тяги изготавливаются из качественного металла (в основном из стали). Это сырье может выдерживать большие нагрузки в течение многих лет эксплуатации.

Слабое место тяг – проушины. Эти детали привариваются к стержням и не являются их продолжением, а сварка имеет определенный период службы. Со временем постепенно места припоя могут повредиться или разрушиться.

Чтобы не было проблем при движении и не допустить неисправность тяг, нужно периодически проверять состояние запчастей. При возникновении деформации, трещин, следов разрушения необходима замена реактивных тяг.

Особо нужно следить за пригодностью сайлентблоков, которые часто рвутся,

не выдерживая нагрузок. В результате этого крепление тяг ослабевает, они начинают двигаться относительно основания, переставая выполнять свои непосредственные функции.

При этом ждать выхода резинок из строя не нужно. При возникновении стуков в момент движения автомобиля, осмотра и выявления повреждений на тягах меняйте их незамедлительно. Для этого не обязательно ехать на станцию техобслуживания, вы можете все сделать самостоятельно.

О выборе реактивных тяг

В настоящее время крупных производителей, выпускающих реактивные тяги на ВАЗ 2107 и другую классику, осталось не так много. Их продукция отличается как по цене, так и по надёжности. Рассмотрим самые популярные изделия.

Тяги «Трек»

Продукция пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.

Реактивные тяги «Трек» отличаются высокой надёжностью и высокой ценой

Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.

Тяги «Кедр»

На подавляющем большинстве «семёрок», ранее сходивших с конвейера, устанавливались реактивные тяги именно от «Кедра», поскольку эта фирма всегда была и остаётся официальным поставщиком «АвтоВАЗа».

Тяги «Кедр» имеют демократичную цену и посредственное качество

По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.

Тяги «Белмаг»

При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.

Сегодня найти в продаже тяги «Белмаг» не так-то просто

Вот, в сущности, и весь список крупных производителей хороших тяг для ВАЗ 2107. Разумеется, сейчас на рынке есть масса более мелких фирм, довольно агрессивно продвигающих свою продукцию. Но большой популярности у владельцев классики ни одна из этих фирм не снискала, потому и упоминать их тут нецелесообразно.

Так что же выбрать водителю из всего вышеперечисленного?

Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию . Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.

Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист. Обычному водителю в такой ситуации остаётся ориентироваться лишь на цену и помнить: хорошие вещи стоят дорого. И если на прилавке лежит комплект тяг «Трек» всего за тысячу рублей, то это серьёзный повод призадуматься. И не торопиться с покупкой.

Пошаговая замена реактивных тяг

Работа осуществляется на эстакаде или яме. Если такой возможности нет, то находится ровная площадка, поднимается и фиксируется нужная часть машины.

Для работы понадобятся:

• набор ключей;
• WD-40;
• щетка по металлу.

Замена реактивных тяг осуществляется следующим образом:

1. Вычищаются специальной щеткой места соединения тяг. После данной процедуры обязательно обрабатывается WD-40 болтовое соединение и дается время отмокнуть.
2. Случается, что открутить с первого раза не получается, тогда проводится повторная обработка и выжидается еще какое-то время.

Для наибольшей эффективности берется ключ с большим «плечом» и отворачивается гайка, но такой вариант не подходит, если вы работаете без ямы, а лежа под машиной.

1. Когда гайка достигнет края болта, молотком наносятся несколько ударов для его смещения с «насиженного» участка, так как обычно этот элемент сильно прикипает во втулке.
2. Ключом выкручивается полностью гайка и достается болт, если он не выходит, применяется выколотка.
3. Если тяга живьем вырвана, то достаются оставшиеся части механизма. Выполнить это можно с использованием монтажной лопатки.
4. Далее переходят ко второму креплению. На этом этапе отворачивается нижняя часть амортизатора, вытаскивается распорная втулка и он отводится в сторону, чтобы вы получили доступ к болту.
5. Гайки могут откручиваться очень туго, но это нормально. Объясняется затруднение процесса тем, что для фиксации применяются контргайки. Ее отличительная характеристика – оснащение капроновой каймой по краю, делающей соединение очень плотным.
6. Дальше будет сложнее. Построение конструкции таково, что болт монтируется со стороны редуктора. Чтобы до него добраться, нужно снять лишние детали с левой стороны (достать полуось, демонтировать тормозной диск и т. д.). Для выполнения данных мероприятий потребуется много времени и сил. Поэтому советуется щеткой зачистить соединение, обработать его WD-40, а затем попытаться выкрутить
7. Если ничего не получается, то используется болгарка. Срезается головка болта на участке между кронштейном и сайлентблоком. Идентичная процедура делается с другой стороны.
8. Монтажной лопаткой достается тяга из кронштейна.

О модернизации реактивных тяг

Иногда водители решают самостоятельно повысить надёжность подвески ВАЗ 2107 и продлить срок её службы. С этой целью они модернизируют реактивные тяги. Обычно под модернизацией тяг подразумевают две операции. Вот они:

• установка сдвоенных реактивных тяг;
• установка усиленных реактивных тяг.

Теперь немного подробнее о каждой из вышеперечисленных операций.

Сдвоенные тяги

Чаще всего водители устанавливают на ВАЗ 2107 сдвоенные тяги. Причина очевидна: для этой процедуры с тягами не приходится делать практически ничего. Просто приобретается не один, а два комплекта тяг, устанавливаемых на штатное место возле задней оси «семёрки». Плюс приобретаются не обычные, а удлинённые крепёжные болты, на которых и держится вся эта конструкция.

Установка сдвоенных тяг на ВАЗ 2107 повышает общую надёжность подвески

Очевидным преимуществом такой модернизации является повышение надёжности подвески: даже если одна из тяг оборвётся во время езды, автомобиль вряд ли потеряет управление и у водителя всегда будет шанс вовремя заметить проблему и остановиться (обрыв реактивной тяги практически всегда сопровождается сильнейшим стуком по днищу машины, не услышать этого просто невозможно). Есть у этой конструкции и недостаток: подвеска становится жёстче. Если раньше она без особых проблем «съедала» небольшие неровности дороги, то теперь водитель во время езды будет чувствовать даже маленькие камешки и ямки.

Усиленные тяги

Если автомобиль эксплуатируется в экстремальных условиях и ездит преимущественно по грунтовым дорогам или по дорогам с очень плохим асфальтом, автовладелец может установить на него усиленные реактивные тяги. Как правило, такие тяги водители изготавливают самостоятельно. Но в последнее время и крупные производители начали предлагать усиленные тяги собственного производства. Например, в продаже можно найти тяги «Трек-Спорт», отличающиеся большим размером сайлентблоков и регулируемой поперечной штангой. Пара гаек на поперечной штанге позволяет немного изменять её длину. Что в свою очередь сказывается на управляемости автомобиля и на общей жёсткости его подвески.

На усиленных штангах есть гайки, позволяющие менять длину штанги и регулировать жёсткость подвески

Разумеется, за повышенную надёжность водителю придётся заплатить: стоимость комплекта тяг «Трек-Спорт» начинается от 2600 рублей.

Проверка состояния реактивных тяг на ВАЗ 2107

Прежде чем говорить о проверке реактивных тяг, зададимся вопросом: а почему вообще возникает необходимость в такой проверке? Дело в том, что при езде реактивные тяги подвергаются как поперечным, так и скручивающим нагрузкам. Скручивающие нагрузки возникают, когда колёса попадают в большие рытвины или наезжают на большие камни и прочие препятствия. Этот вид нагрузок особенно вреден для тяг, а точнее, для сайлентблоков в тягах. Именно сайлентблоки являются слабым местом реактивной тяги (в самой тяге ломаться попросту нечему: это металлическая штанга с двумя проушинами на концах). Кроме того, резиновые части сайлентблоков периодически подвергаются действию реактивов, которыми посыпают дороги во время гололёда. В результате на резине возникают трещины и срок её службы стремительно сокращается.

Резиновая часть сайлентблока на тяге пришла в полную негодность

Если верить инструкции по эксплуатации, то новые реактивные тяги на ВАЗ 2107 могут пройти как минимум 100 тыс. км. Но с учётом перечисленных выше условий реальный срок службы тяг редко превышает 80 тыс. км.

Из той же инструкции следует, что проверку состояния реактивных тяг необходимо проводить через каждые 20 тыс. км. Однако мастера в автосервисах настоятельно рекомендуют проверять тяги через каждые 10–15 тыс. км во избежание крайне неприятных сюрпризов. Чтобы проверить состояние сайлентблоков в тягах, потребуется смотровая яма и монтажная лопатка.

Последовательность проверки

1. Автомобиль ставится на смотровую яму (как вариант — на эстакаду).
2. Монтажная лопатка вставляется за проушину тяги.


   Монтажная лопатка устанавливается за проушиной тяги

3. Теперь нужно упереться лопаткой в кронштейн реактивной тяги и попробовать сдвинуть тягу в сторону вместе с сайлентблоком. Если это удалось — сайлентблок в тяге изношен и нуждается в замене.
4. Аналогичную процедуру необходимо проделать со всеми остальными сайлентблоками на тягах. Если они смещаются в стороны хотя бы на несколько миллиметров — их нужно срочно менять.


   В ходе проверки сайлентблок сместился влево на несколько миллиметров. Это явный признак износа

5. Кроме того, следует осмотреть сами штанги и проушины на предмет износа, трещин и задиров. Если на штангах обнаружилось что-то из перечисленного — придётся менять не только сайлентблоки, но и повреждённые штанги.

Видео: проверка реактивных тяг на ВАЗ 2107

Пошаговая замена реактивных тяг

Работа осуществляется на эстакаде или яме. Если такой возможности нет, то находится ровная площадка, поднимается и фиксируется нужная часть машины.

Для работы понадобятся:

• набор ключей;
• WD-40;
• щетка по металлу.

Замена реактивных тяг осуществляется следующим образом:

1. Вычищаются специальной щеткой места соединения тяг. После данной процедуры обязательно обрабатывается WD-40 болтовое соединение и дается время отмокнуть.
2. Случается, что открутить с первого раза не получается, тогда проводится повторная обработка и выжидается еще какое-то время.

Для наибольшей эффективности берется ключ с большим «плечом» и отворачивается гайка, но такой вариант не подходит, если вы работаете без ямы, а лежа под машиной.

1. Когда гайка достигнет края болта, молотком наносятся несколько ударов для его смещения с «насиженного» участка, так как обычно этот элемент сильно прикипает во втулке.
2. Ключом выкручивается полностью гайка и достается болт, если он не выходит, применяется выколотка.
3. Если тяга живьем вырвана, то достаются оставшиеся части механизма. Выполнить это можно с использованием монтажной лопатки.
4. Далее переходят ко второму креплению. На этом этапе отворачивается нижняя часть амортизатора, вытаскивается распорная втулка и он отводится в сторону, чтобы вы получили доступ к болту.
5. Гайки могут откручиваться очень туго, но это нормально. Объясняется затруднение процесса тем, что для фиксации применяются контргайки. Ее отличительная характеристика – оснащение капроновой каймой по краю, делающей соединение очень плотным.
6. Дальше будет сложнее. Построение конструкции таково, что болт монтируется со стороны редуктора. Чтобы до него добраться, нужно снять лишние детали с левой стороны (достать полуось, демонтировать тормозной диск и т. д.). Для выполнения данных мероприятий потребуется много времени и сил. Поэтому советуется щеткой зачистить соединение, обработать его WD-40, а затем попытаться выкрутить
7. Если ничего не получается, то используется болгарка. Срезается головка болта на участке между кронштейном и сайлентблоком. Идентичная процедура делается с другой стороны.
8. Монтажной лопаткой достается тяга из кронштейна.

Замена втулок на тягах ВАЗ 2107

Втулки на реактивных тягах ВАЗ 2107 — это одноразовые изделия, которые не подлежат ремонту. Восстановить изношенную втулку в условиях гаража не представляется возможным. У рядового автолюбителя нет ни нужного оборудования, ни нужных навыков для восстановления внутренней поверхности втулки. Таким образом, единственным вариантом ремонта повреждённых тяговых втулок является их замена новыми. Вот что нам потребуется для замены втулок на тягах:

• приспособление для запрессовки втулок (можно приобрести в любом магазине автозапчастей);
• молоток;
• бородок диаметром 10 мм.
